產品應用
主要用于礦山煤泥水或礦漿的澄清和濃縮,以達到脫水的目的。
也可用于化工、冶金等行業進行固液分離的脫水作業。

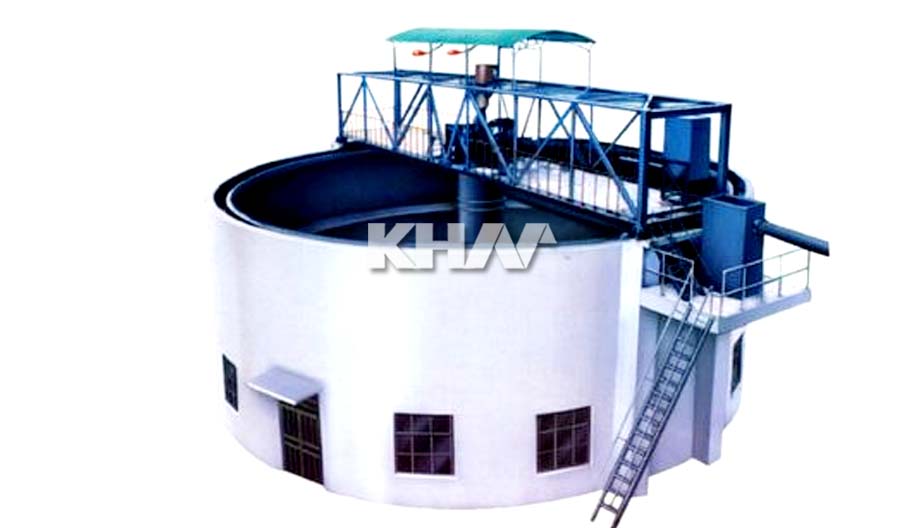

【產品簡介】一款中心液壓傳動、液壓自動提耙的濃密機。
-
【沉淀面積】28~1590 m2
-
【產品改進】內徑可達60M
產品特點

產品結構圖
液壓馬達傳動中心濃密機主要是由傳動裝置、橋架、加藥裝置、入料管、固定筒、布料筒、刮板、軸、長耙、短耙、吊桿、電控裝置、液壓站、維修用吊架等組成。
技術參數
液壓馬達傳動中心濃密機技術參數表
|
型號 |
濃縮池內徑m |
池中心深度m |
沉淀面積m2 |
耙架每轉時間min/r |
提耙高度mm |
處理量t/d |
驅動功率kW |
|
NZY-6 |
6 |
3.0~3.2 |
28 |
2.5~5.0 |
350 |
50~100 |
3 |
|
NZY-9 |
9 |
3.5~3.8 |
63.6 |
3.0~5.0 |
350 |
120~175 |
3 |
|
NZY-12 |
12 |
3.5~3.8 |
113 |
4.0~7.0 |
350 |
200~300 |
4 |
|
NZY-15 |
15 |
4.0~4.5 |
176 |
5.0~10.0 |
450 |
350~400 |
5.5 |
|
NZY-18 |
18 |
4.0~4.5 |
254 |
8.0~12.0 |
450 |
600~800 |
5.5 |
|
NZY-20 |
20 |
4.0~4.5 |
314 |
8.0~12.0 |
450 |
800~1000 |
7.5 |
|
NZY-24 |
24 |
4.5~5.5 |
450 |
9.0~12.0 |
450 |
1000~1300 |
7.5 |
|
NZY-30 |
30 |
4.5~5.5 |
706 |
10.0~14.0 |
450 |
1500~1800 |
11 |
|
NZY-38 |
38 |
6.5~8.0 |
1134 |
15.0~22.0 |
600 |
1800~2200 |
15 |
|
NZY-40 |
40 |
6.5~8.0 |
1256 |
15.0~22.0 |
600 |
2200~2400 |
15 |
|
NZY-45 |
45 |
6.5~8.0 |
1590 |
15.0~22.0 |
600 |
2400~2800 |
15 |
|
NZY-53 |
53 |
6.5~8.0 |
2206 |
15.0~22.0 |
600 |
3000~3500 |
15 |
|
NZY-60 |
60 |
7.0~8.5 |
2827 |
16.0~50.0 |
600 |
3500~5000 |
18.5 |
|
NZY-75 |
75 |
8.0~10.0 |
4418 |
20.0~80.0 |
800 |
7500~10000 |
22 |
|
NZY-100 |
100 |
8.0~10.0 |
7853 |
35.0~80.0 |
800 |
10000~15000 |
30 |
