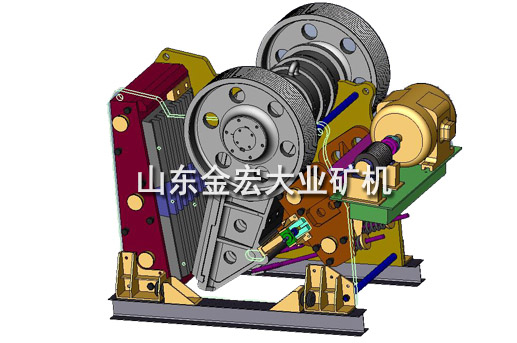

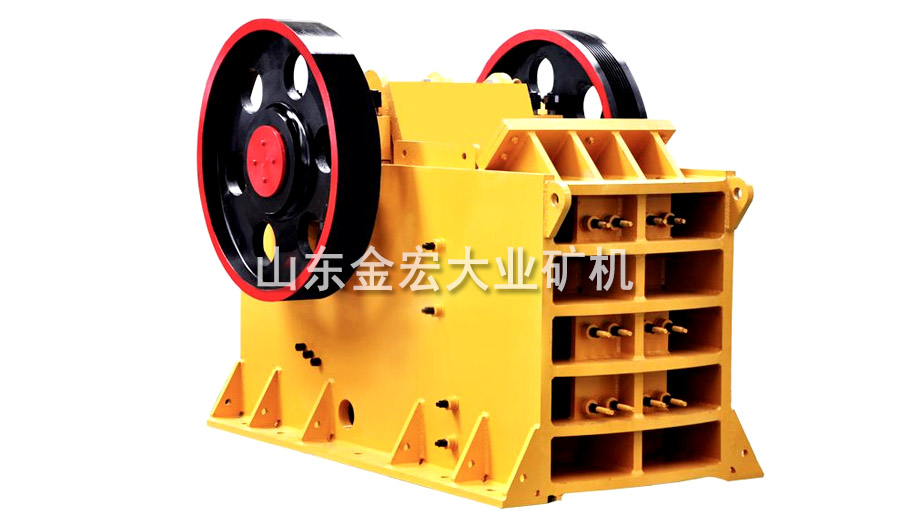

HJ系列高能顎式破碎機根據客戶現場的實際需求,基于高輸入、高輸出的設計理念研發而成的,集低能耗、高產能于一體的現代化破碎機,是傳統顎式破碎機理想的升級替代產品。
【進料粒度】: 150-800mm
【生產能力】: 110-650t/h
【應用領域】:建筑石料破碎、金屬礦石破碎和固體廢棄物處理等。
【產品特性】:基于高輸入、高輸出的設計理念研發而成的。

產品特點:
1. 性能更高
該機通過對動顎的運軌跡和腔型進行優化,選擇合適的嚙合角和行程特性值,使該機型在相同功率的情況下產量提高。
2. 穩定性更好
通過對該機型整體結構及配重部分的優化,以確定飛輪、槽輪的結構和配重塊的重量,使該機型在振動方面得到了極大的改善。與同規格的顎式破碎機相比,具有更高的穩定性。
3. 運行更可靠
該機采用E型機架,動顎部分采用經過熱處理的鍛打偏心軸,并配備超大軸承配合迷宮密封等設計,使設備堅固耐用,運行更加可靠。

4. 維護更方便
設備結構設計時充分考慮了肘板的更換操作,并選用先進的顎板和邊護板螺栓固定系統,顎板和邊護板固定更加可靠,更換更加方便快捷,大大較少了停機時間。
5. 操作更簡單
該機采用傳統的墊片式調整,調整可靠,根據設備情況配備輔助頂缸,簡化了排料口調節操作;整機潤滑系統設計在保證潤滑可靠的前提下,充分考慮了操作的便利性,大大降低了操作難度。
6. 應用更廣泛
該機結構緊湊,設備強度高,可破碎各種堅硬的巖石和礦石,與同規格的顎式破碎機相比,占地面積更小,使其能在有限的空間內發揮更大的作用,以適用于各種破碎工藝。

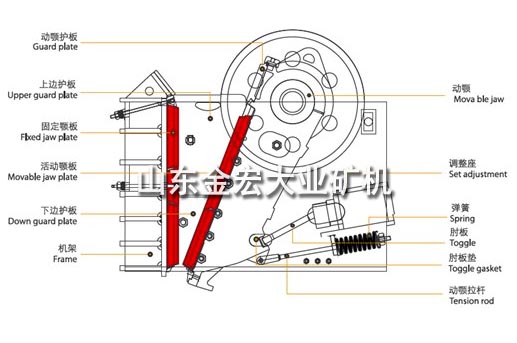

工作原理:

HJ系列高能顎式破碎機破碎方式為曲動擠壓型,其工作原理是:電動機通過三角帶驅動主機槽輪,進而帶動偏心軸使動顎轉動,當動顎帶動活動顎板向固定顎板運動時,物料被壓碎或劈碎。當動顎體帶動活動顎板遠離固定顎板時,已被破碎的物料從顎板下部的排料口排出。隨著電動機連續轉動,破碎機周期性地破碎和排料。
技術參數:
|
型號
|
進料口尺寸
|
最大進料粒度
|
出料口調整范圍
|
產量
|
配用電機功率(kW)
|
外形尺寸
(mm)
|
|
HJ98
|
650×980
|
560
|
75-175
|
110-350
|
90-110
|
2470×2000×2180
|
|
HJ110
|
800×1100
|
660
|
100-200
|
215-510
|
110-132
|
2875×2472×2530
|
|
HJ125
|
950×1250
|
800
|
125-225
|
280-650
|
132-160
|
3320×2600×3120
|
