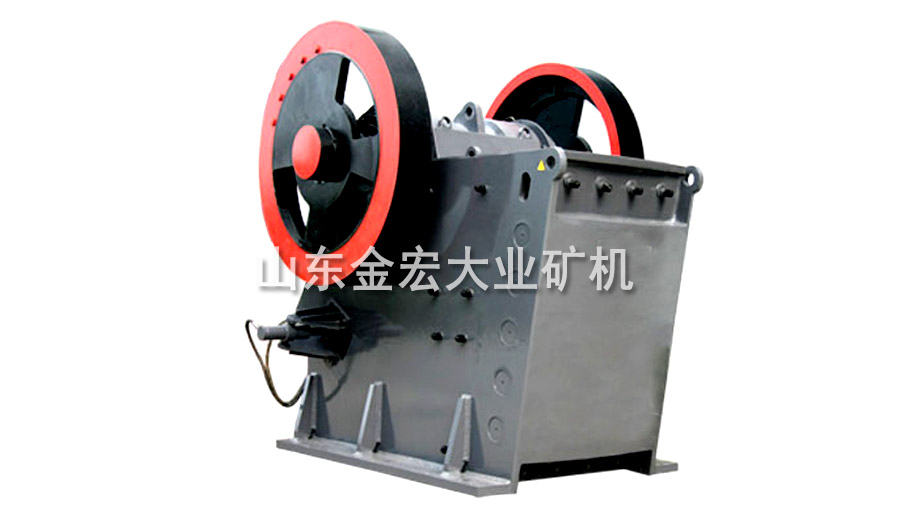

PEW歐版鄂式破碎機俗稱歐版顎破，是金宏大業礦山機械繼傳統顎式破碎機之后的一款新型破碎機。
顎式破碎機適宜于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等，被破碎物料的最大塊度不得大于技術參數表所規定。主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。用于高效地對堅硬、強磨蝕性物料進行破碎。
【進料粒度】: 150-930mm
【生產能力】: 12-650T/h
【應用領域】:礦石破碎、建筑骨料生產、建筑垃圾破碎、水利水電工程、公路、鐵路、道橋建設等行業
【適用物料】:花崗巖、 大理石、 玄武巖、 石灰石、 石英石、 河卵石、 鐵礦石、 銅礦石 等
產品特點：
結構穩定 性能可靠
軸承座采用整體式鑄鋼結構，避免兩片式軸承室給機架帶來的不必要負擔，提高整機結構的穩定性。此外重型偏心軸采用鍛坯進行加工。
V型結構 齒形護板
"V"型破碎腔和齒形護板設計更加的合理，保證實際入料尺寸和理論入料尺寸的一致性，有效增大破碎面積，物料在破碎腔內不會發生堵料，提高顎板的利用率。
液壓控制 清腔方便
配備液壓油站，保證機器潤滑系統為機器需潤滑部件供油，為機器安全作業提供保障。同時，如果破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。
楔塊裝置 調節快捷
采用楔塊排料口調節系統，使機器即使在空轉情況下也可以在幾分鐘之內把排料口調到預定值，在液壓系統配合下，實現自動化，比老式的墊片式排料口調節系統更簡單、安全、快捷。
工作原理：

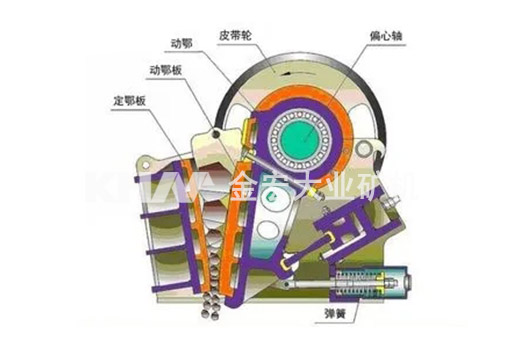

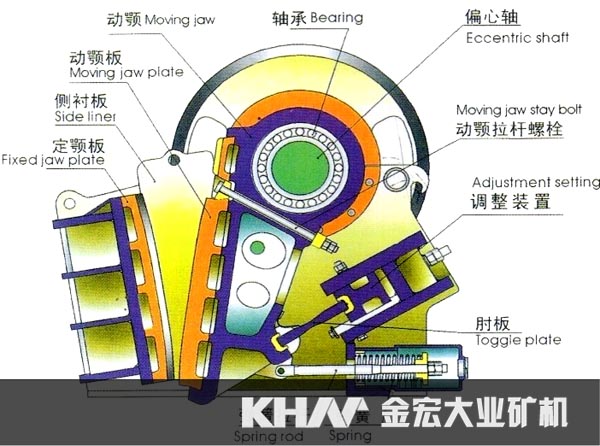

金宏大業歐版顎式破碎機主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。
1、機架部分：由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。
4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
工作環境：在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為"主"破碎機。為鄂式破碎機喂料時，物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，鄂式破碎機仍需非常可靠地工作。
技術參數：
|
型號
|
PEW860
|
PEW1100
|
PEW200×1300
|
PEW250×1000
|
PEW250×1200
|
PEW400×600
|
|
進料口尺寸
|
860×1100
|
1100×1200
|
200×1300
|
250×1000
|
250×1200
|
400×600
|
|
進料最大尺寸
|
720
|
930
|
180
|
220
|
220
|
350
|
|
排料口調整范圍
|
100-225
|
150-275
|
10-30
|
20-40
|
20-40
|
35-85
|
|
偏心軸轉速
|
240
|
210
|
320
|
330
|
330
|
250
|
|
處理能力(t/h)
|
200-500
|
300-650
|
12-35
|
15-50
|
20-50
|
15-70
|
|
電動機
|
功率
|
132～160
|
185～200
|
30～37
|
30～37
|
37～45
|
37～45
|
|
轉速
|
985
|
740
|
980
|
980
|
980
|
980
|
|
機器外形尺寸(L×W×H)
|
3300×2320×3120
|
4140×2660×3560
|
1320×2150×1175
|
1400×1850×1310
|
1400×2050×1310
|
1920×1460×1840
|
|
機器重量
|
32000
|
59200
|
7500
|
6800
|
7800
|
8000
|
