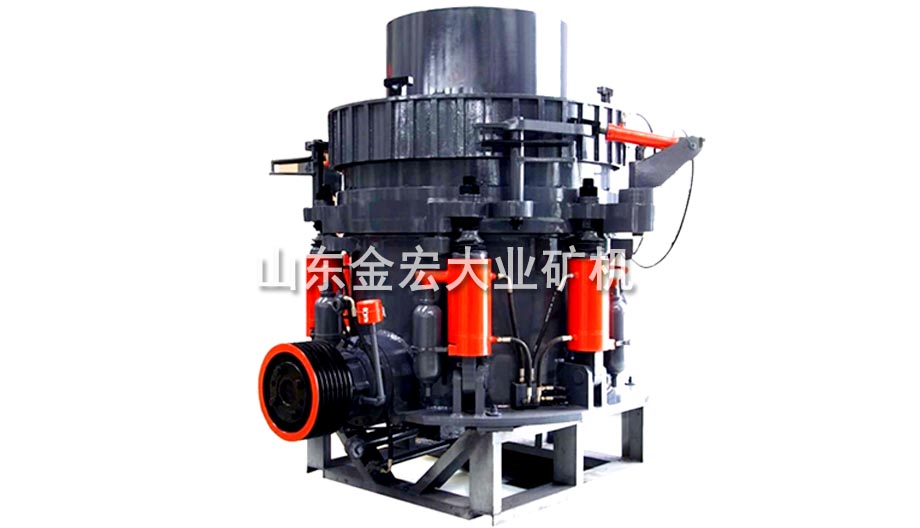

多缸液壓圓錐破碎機是在傳統多缸液壓圓錐破碎機主軸固定、偏心套繞主軸旋轉結構和層壓破碎原理的基礎上,對設備結構進行了優化,提升了設備的使用性能和破碎能力。配套設計的液壓潤滑系統,保證設備可靠運轉的同時,操作控制更智能更人性化。
圓錐破碎機主要用于金屬礦山、建筑砂石加工中的二段破碎和三段破碎環節,因其破碎能力強、產量大,使用液壓圓錐破碎機的砂石生產線更多的被用于河卵石等中硬物料的破碎方面。此外,液壓圓錐破碎機過鐵尺寸大,所加工的成品砂石中8mm以下粒形產品含量高,在實際使用中具有很大的比較優勢,整個生產線運行穩定、粒形好,符合高質量建設用機制砂石的生產要求。

產品優勢
結構升級 效率更高
設備在獨特的主軸固定,偏心套繞主軸旋轉的結構基礎上,進一步優化了傳動轉動部件和潤滑密封結構設計,設備承載能力強,裝機功率大,體積小效率高,噪音低。
全液壓操控 準確可靠
使用全液壓操控,設備從保險清腔到調整及鎖緊,全部采用液壓操作,工作更穩定可靠,操作方便。結合豐富的實踐經驗,液壓系統結構全面優化,調節控制更準確,自動保護反應速度更快,同時還可以實現全自動化操作。
液壓潤滑一體化 設備控制自動化
配備了一體式的液壓潤滑系統和集中的自動化智能控制系統,節省了液壓潤滑投入成本的同時,實時監測設備運行狀態??刂葡到y(tǒng)進一步優化,系統更穩定可靠,保障了設備的安全穩定運行,設備操作更省心省力。
層壓破碎 出料粒形好
利用層壓破碎原理對物料進行破碎,通過對設備和腔型優化,提高了層壓破碎效率,破碎效率高,易損件磨耗低,成品粒型呈立方體,細粒級含量高,提升成品質量,降低設備和整個系統的生產成本。
多腔型轉換 一機多用
配置了多個中碎和細碎腔型,僅需更換相應腔型襯板等少量零件,便可在腔型之間轉換,結合層壓破碎原理,更好的滿足中碎和細碎工藝需求,實現了一機多用。

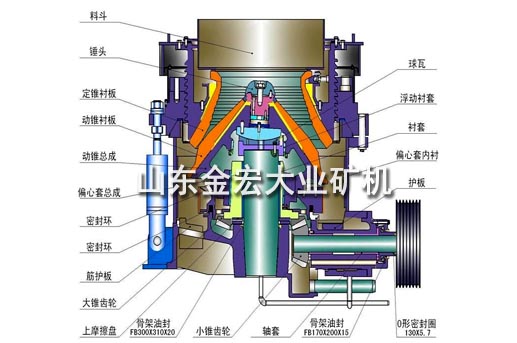

工作原理

圓錐破動錐在偏心套帶動作用下做旋擺運動,帶動破碎壁對與軋臼壁間的物料進行擠壓、搓碾,根據層壓理論,物料受到多個方向的作用力,根據自身紋理破碎并被打磨,最終形成穩定的石料顆粒,符合出料要求的從破碎壁旋擺間隙處下落,其余物料繼續破碎,直至達到最終要求。
應用環境
1、HPT是新型的液壓圓錐破碎機,運行更安全穩定,檢修方便、停機時間短,產量有保證,更適合應用于大型砂石生產系統中。
2、HPT圓錐破采用多點分體液壓潤滑控制系統,軸承潤滑和過載保護能力更強,使整條生產線的自動化程度大大提高。
3、HPT圓錐破對腔型和沖程進行了重新實驗設計,更適合破碎河卵石、玄武巖、鐵礦石等堅硬物料,產量比普通彈簧圓錐破提高35%-60%。
技術參數
|
型號
|
腔型
|
緊邊給料口尺寸
|
最小排料口尺寸
|
處理能力(t/h)
|
最大裝機功率
|
|
HPT100
|
C1(超粗)
|
140
|
19
|
50-140
|
90
|
|
C2(粗)
|
100
|
13
|
|
M(中)
|
70
|
9
|
|
F1(細)
|
50
|
9
|
|
F2(超細)
|
20
|
6
|
|
HPT200
|
C2(粗)
|
185
|
19
|
90-250
|
160
|
|
M(中)
|
125
|
16
|
|
F1(細)
|
95
|
13
|
|
F2(超細)
|
75
|
10
|
|
HPT300
|
C1(超粗)
|
230
|
25
|
110-440
|
250
|
|
C2(粗)
|
210
|
19
|
|
M(中)
|
150
|
16
|
|
F1(細)
|
105
|
13
|
|
F2(超細)
|
80
|
10
|
|
HPT400
|
C1(超粗)
|
295
|
30
|
135-630
|
315
|
|
C2(粗)
|
251
|
25
|
|
M(中)
|
196
|
20
|
|
F1(細)
|
110
|
13
|
|
F2(超細)
|
90
|
10
|
|
HPT500
|
C1(超粗)
|
330
|
38
|
220-790
|
400
|
|
C2(粗)
|
290
|
30
|
|
M(中)
|
210
|
22
|
|
F1(細)
|
135
|
16
|
|
F2(超細)
|
95
|
13
|
|
HPT800
|
C1(超粗)
|
350
|
38
|
310-1200
|
630
|
|
C2(粗)
|
299
|
32
|
|
M(中)
|
265
|
25
|
|
F1(細)
|
220
|
16
|
|
F2(超細)
|
150
|
13
|
