振動給料機又稱振動喂料機，在生產流程中用于把塊狀、顆粒狀及粉狀物料從貯料倉庫或漏斗中均勻連續或定量的喂到受料設備中。在破碎生產線中，本產品可為破碎機械連續均勻的給料，并對物料初篩分。金宏大業的給料機系直線振動式給料機，具有振動平穩、工作可靠、壽命長等特點，可為破碎機械連續、均勻的喂料，并對物料進行篩分，廣泛用于選礦、建材、硅酸鹽和化學工業中的破碎、篩分聯合設備中。是破碎、篩分生產線的常用的高效節能新設備。
【進料粒度】：300-1050mm
【生產能力】：80-1000t/h
【應用范圍】：應用于礦山、建材、交通、能源、化工等行業的產品分級
【適用物料】:金礦石、銅礦石、玄武巖、石英石、鐵礦石、石灰石等
【產品改進】1、給料槽底板采用“盲板+條篩”形式，可預先篩除給料中的小塊物料
2、雙偏心軸振動器
產品優勢
效率高 運營成本低
采用雙偏心軸為激振源，振幅穩定，保證受振礦巖物料流動性，減少通道堵塞沖料現象，故放礦能力大，效率高；結構簡單，無轉動零部件，易損件少，本系列振動耗電少，節能顯著。
適應性高 投資少
對各種礦巖特別是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作；體積小、重量輕，簡單緊湊，投資較少，性價比高。
性能穩定 工作可靠
機器連續性好，激振力可調；電氣控制采用半波整流電器，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
噪聲低 無污染
機器工作噪音低，可采用封閉式結構機身，防止粉塵污染。
工作原理

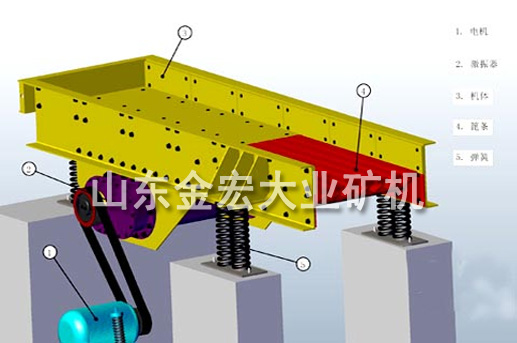

振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器，激振器是由兩根偏心軸（主、被動）和齒輪副組成，由電動機通過三角帶驅動主動軸，再由主動軸上齒輪嚙合被動軸轉動，主、被動軸同時反向旋轉，使槽體振動，使物料連續不斷流動，達到輸送物料的目的。
激振器是由兩個呈特定位置的偏心軸以齒輪相嚙合組成，裝配時必須使兩齒輪按標記相嚙合，通過電機驅動，使兩偏心軸旋轉，從而產生巨大合成的直線激振力，使機體在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小的料可通過篩條間隙而落下，可不經過下道的破碎工序，起了篩分的效果。
技術參數
|
型號 |
最大進料
粒度
(mm) |
處理
能力
(t/h) |
電動機
功率
(kw) |
安裝
傾角
(°) |
總重量 |
槽體尺寸
(mm) |
外形尺寸
(長×寬×高)(mm) |
|
GZD-650×2300 |
300 |
80 |
1.1×2 |
10 |
2798 |
650×2300 |
2300×1360×780 |
|
GZD-750×2500 |
350 |
100 |
1.1×2 |
10 |
3260 |
750×2500 |
2500×1460×780 |
|
GZD-850×3000 |
400 |
120 |
3×2 |
10 |
3607 |
850×3000 |
3110×1800×1600 |
|
GZD-1000×3600 |
500 |
150 |
5.5×2 |
5 |
3895 |
1000×3600 |
3850×1950×1630 |
|
GZD-1100×4200 |
580 |
240 |
5.5×2 |
5 |
4170 |
1100×4200 |
4400×2050×1660 |
|
GZD-1100×4900 |
580 |
280 |
7.5×2 |
5 |
4520 |
4900×1100 |
5200×2050×1700 |
|
GZD-1300×4900 |
650 |
450 |
11×2 |
5 |
5200 |
4900×1300 |
5200×2350×1750 |
|
GZD-1500×5600 |
1050 |
450-800 |
12×2 |
10 |
7500 |
1500×5600 |
5700×2000×1750 |
|
ZSW-380×95 |
500 |
100-160 |
11 |
0 |
4823 |
3800×960 |
3920×1640×1320 |
|
ZSW-490×110 |
630 |
150-320 |
15 |
0 |
6647 |
4900×1100 |
4980×1830×1320 |
|
ZSW-600×130 |
750 |
400-600 |
22 |
0 |
9250 |
6000×1300 |
6082×2580×2083 |
|
ZSW-600×150 |
800 |
500-700 |
30 |
0 |
10190 |
600×1500 |
6086×2662×1912 |
|
ZSW-600×180 |
800 |
700-1000 |
37 |
0 |
13750 |
600×1800 |
6310×3262×2230 |
