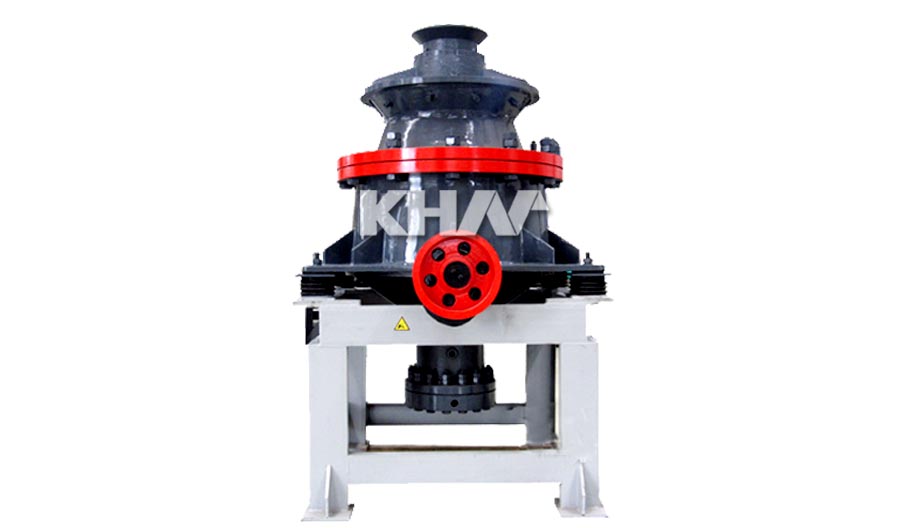

單缸液壓圓錐破碎機廣泛的應用于金屬與非金屬礦、水泥、沙石、冶金等行業，適用于中細碎破碎，如鐵礦石、有色金屬礦、花崗巖、石灰?guī)r、石英巖、砂巖、河卵石等各種礦石和巖石。
單缸液壓圓錐破碎機破碎效率高，生產成本低，維護調整方便，破碎產品粒型優異，可以廣泛地應用于中碎、細碎以及超細碎等破碎作業。
性能特點
結構簡單，壽命長更可靠
集排料口調整和過載保護功能于一體，簡化了結構，增強了可靠性。每種規格均有不同腔型，可滿足不同的破碎要求和供排料要求。所有維護從上部進行，操作簡單，維修方便
全自動控制系統，調控精準
全自動控制系統提供手動控制、恒定排料口控制、恒功率控制等多種運轉模式可供選擇。自動監測系統，可實時了解設備運行狀況，有利于發揮設備最佳性能
液壓潤滑站，運行成本低
液壓站和潤滑站一體化設計，節約設備安裝空間。優化的元器件布局和油箱容積，操作維護簡單，運行成本更低。
產品粒型好，生產能力強
采用層壓破碎原理，改善了產品粒型，產品形狀呈立方體。合理的偏心距、腔型和運動參數配合，大大提高了設備的生產能力和工作效
結構優化設計，使用壽命長率。
滑動軸承采用特殊的油楔設計，避免軸與軸承的直接摩擦接觸。加強的機架結構和特殊軸承材料，承載能力大，可靠性高，延長了設備的使用壽命。
工作原理

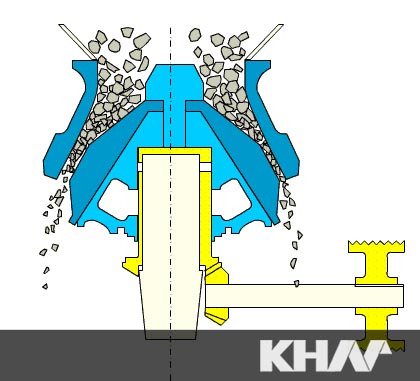

單缸液壓圓錐破碎機工作時，電機通過皮帶輪和三角帶帶動設備傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套轉動，動錐通過主軸在偏心套作用下做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁，物料在軋臼壁和破碎機之間的破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。
技術參數
|
腔型
|
最大進料尺寸
|
最小排料口尺寸
|
處理能力(t/h)
|
最大裝機功率(kW)
|
|
|
|
|
S1(超粗)
|
240
|
22
|
85-170
|
90
|
|
|
S2(中粗)
|
200
|
19
|
70-130
|
|
|
H1(細)
|
135
|
10
|
45-130
|
|
|
H2(中細)
|
65
|
8
|
35-80
|
|
|
H3(超細)
|
38
|
4
|
27-60
|
|
|
S1(超粗)
|
360
|
25
|
120-345
|
160
|
|
|
S2(中粗)
|
300
|
22
|
105-305
|
|
|
S3(粗)
|
235
|
19
|
90-275
|
|
|
H1(細)
|
185
|
13
|
66-210
|
|
|
H2(中細)
|
90
|
10
|
65-165
|
|
|
H3(超細)
|
50
|
6
|
48-105
|
|
|
S1(超粗)
|
450
|
35
|
255-605
|
250
|
|
|
S2(中粗)
|
400
|
29
|
215-515
|
|
|
S3(粗)
|
300
|
25
|
190-490
|
|
|
H1(細)
|
215
|
16
|
110-395
|
|
|
H2(中細)
|
110
|
13
|
115-340
|
|
|
H3(超細)
|
70
|
8
|
90-255
|
|
|
S1(超粗)
|
560
|
41
|
335-1050
|
315
|
|
|
S2(中粗)
|
500
|
38
|
305-895
|
|
|
H1(細)
|
275
|
16
|
170-665
|
|
|
H2(中細)
|
135
|
16
|
190-505
|
|
|
H3(超細)
|
65
|
13
|
205-320
|
|
|
H1(細)
|
300
|
22
|
430-1515
|
520
|
|
|
H2(中細)
|
155
|
19
|
380-1375
|
|
|
H3(超細)
|
80
|
10
|
270-775
|
|
|
H1(細)
|
370
|
25
|
460-2130
|
750
|
|
|
H2(中細)
|
195
|
22
|
525-1605
|
|
|
H3(超細)
|
85
|
10
|
350-885
|
|
