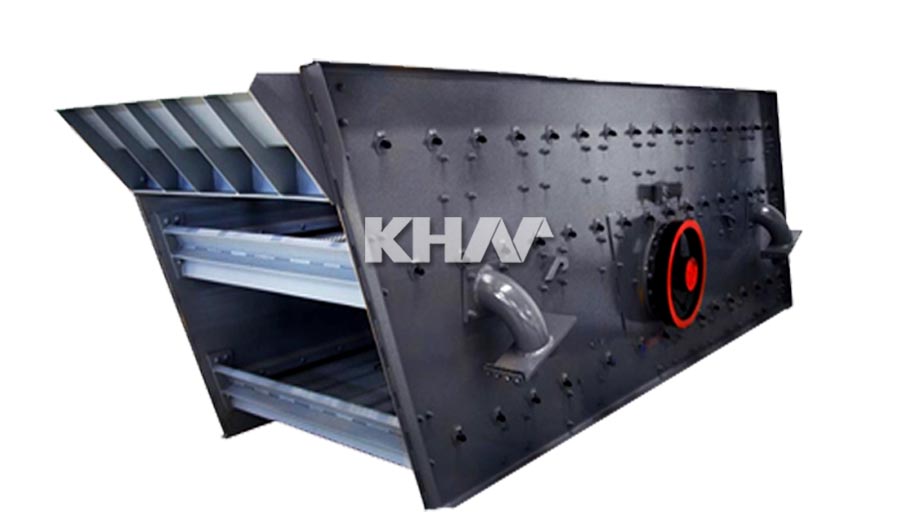

YKN系列圓振動篩采用了N系列的塊偏心激振器，中間傳動聯接采用撓性聯接，設備振幅更大，振動平穩，顯著提高了振動篩的通過能力和篩分效率，保證振動篩運行更加可靠，有更長的使用壽命。
【進料粒度】: 400mm以下
【生產能力】: 100-850t/h
【應用領域】:金屬礦山、工程建筑、煤炭、水泥和固體廢棄物處理。（更多應用領域請點擊"免費咨詢"）
【適用物料】:黑色金屬礦、 有色金屬礦、 河卵石、 石灰石、 白云石、 花崗巖、 流紋巖、 輝綠巖、 玄武巖、 煤礦 等
產品優勢
激振力強且便于調節
激振器采用外置偏心塊結構，重量輕，激振力強，可通過調節偏心塊數量，調整振動篩的振幅和激振力。
安裝維護方便
激振器直接固定在篩箱側板上，兩個激振器之間通過萬向聯軸節聯接，安裝維護方便。
篩箱強度大
篩箱側板采用整體折彎件，側板于橫梁和橫撐之間采用環槽鉚釘聯接，整體受力均勻，強度大。
設備運行平穩
設備電機通過三角帶與中間傳動軸聯接，中間傳動軸通過撓性聯軸器再與激振器聯接，整個設備力矩傳動沒有軸向力傳遞，從而使設備運行更加平穩。
整體受力更合理
激振器直接固定在篩箱側板上，激振器所產生的合力通過側板中心，并采用了有限元分析技術對篩箱進行優化計算，使篩箱整體和側板受力狀況更加合理。
工作原理
該系列振動篩采用偏心塊作激振源來帶動篩箱作圓型振動，其工作原理是：篩箱通過彈性支撐在底座（或基礎）上，偏心塊安裝在主軸上，主軸通過軸承和軸承座安裝在篩箱的側板上。電機通過三角帶帶動中間傳動軸，中間傳動軸帶動主軸旋轉，主軸旋轉時帶動偏心塊旋轉，偏心塊產生的慣性力迫使篩箱產生振動。隨著電動機連續運行，振動篩作近似圓軌跡運動，實現連續篩分作業。
技術參數
|
型號
|
篩面規格
|
層數
|
篩孔尺寸
|
最大篩分粒徑
|
處理能力(t/h)
|
電機功率
|
雙振幅
|
篩面傾角(°)
|
|
2YKN2160
|
2100×6000
|
2
|
6~150
|
400
|
100~600
|
30
|
7~11
|
20
|
|
3YKN2160
|
2100×6000
|
3
|
6~150
|
400
|
100~600
|
37
|
7~11
|
20
|
|
4YKN2160
|
2100×6000
|
4
|
6~150
|
400
|
100~600
|
45
|
7~11
|
20
|
|
2YKN2460
|
2400×6000
|
2
|
6~150
|
400
|
150~850
|
30
|
7~11
|
20
|
|
3YKN2460
|
2400×6000
|
3
|
6~150
|
400
|
150~850
|
37
|
7~11
|
20
|
|
4YKN2460
|
2400×6000
|
4
|
6~150
|
400
|
150~850
|
45
|
7~11
|
20
|
