優勢特點
-
空度(真空度0.09~0.098MPa),濾餅水分低。
-
加含固量<50ppm??煞磸?fù)利用,減少排放。
-
與過濾設備相比能耗節省約90%以上,運行成本低。
-
與傳統陶瓷過濾機相比增加了濾餅洗滌,適用需洗滌的物料。
-
PLC、微機結合自動閥門控制,自動化程度高,降低勞動強度。
-
緊湊,占地面積小,安裝維護方便。
-
先進的排液系統,可適合任何工況條件下使用。
工作原理
吸漿區:工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力,表面吸附成一層濾餅,濾液通過濾板進分配閥至排液罐。
淋洗區:濾餅轉出料漿斗后,對濾餅進行噴淋洗滌。
干燥區:濾餅繼續在高真空力的作用下脫水。
卸料區:進入無真空的情況下,刮刀自動卸料。
反沖洗:工業水或?yàn)V液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后,采用超聲波配合低濃度酸混合清洗,保持陶瓷板的高效使用。

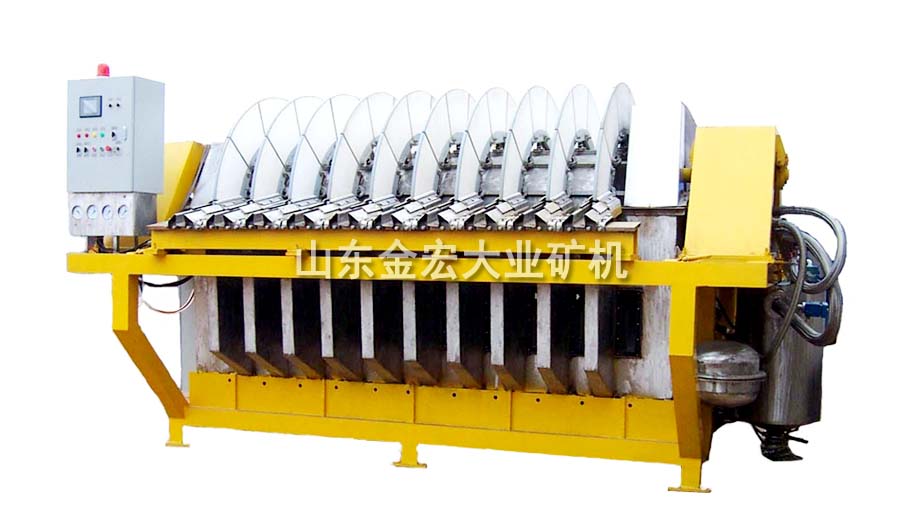

產品結構圖
陶瓷過濾機主要由輥筒系統、攪拌系統、給排礦系統、真空系 統、濾液排放系統、刮料系統、發沖洗系統、聯合清洗(超聲波清洗、自動配酸清洗)系統、全自動控制系統、槽體、機架幾部分組成。
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬,非金屬等精礦及尾礦脫水,化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。
|
礦種 |
粒徑分布 |
給料濃度 |
處理量kg.(m2h)-1 |
濾餅水分% |
|
金精礦 |
-200~-325目 |
50~60 |
900~1500 |
6.5~11.5 |
|
金尾礦 |
-200~-400目 |
45~60 |
400~600 |
13~16 |
|
銅精礦 |
-200~-325目 |
45~60 |
600~900 |
6.5~12 |
|
鐵精礦 |
-200~-325目 |
40~60 |
850~1500 |
6~10 |
|
鋅精礦 |
-200~-325目 |
50~60 |
750~900 |
6.5~12 |
|
鉛精礦 |
-200~-400目 |
50~65 |
650~800 |
10~12 |
|
鋁土礦 |
-200~-325目 |
50~60 |
350~450 |
10.5~12 |
|
鉛鋅尾礦 |
-200~-325目 |
50~65 |
350~550 |
12~16 |
|
氰化渣 |
-325~-450目 |
50~60 |
350~550 |
21~24 |
|
硫精礦 |
-200目占80% |
50~65 |
350~790 |
8~12 |
|
鎳精礦 |
-200~-325目 |
55~60 |
300~600 |
10~12 |
|
精煤 |
-200目占80% |
50~65 |
550~930 |
18~20 |
|
氧化鋅 |
-200目占75% |
55~65 |
620~1200 |
8~12 |
|
螢石粉 |
-200目占60% |
55~65 |
750~900 |
8~12 |
技術參數
|
型號 |
過濾面積/m2 |
濾盤/圈 |
濾板數量/塊 |
槽體容積/m3 |
裝機功率/KW |
運行功率/Kw |
主機(L×W×H)/m |
|
TC-1 |
1 |
1 |
12 |
0.21 |
3.5 |
2.0 |
1.6×1.4×1.5 |
|
TC-4 |
4 |
2 |
24 |
1.0 |
7.0 |
3.0 |
2.4×2.5×2.1 |
|
TC-6 |
6 |
2 |
24 |
1.2 |
7.0 |
6.0 |
2.4×2.9×2.5 |
|
TC-9 |
9 |
3 |
36 |
1.7 |
9.0 |
7.0 |
2.7×2.9×2.5 |
|
TC-12 |
12 |
4 |
48 |
2.2 |
11.0 |
7.5 |
3.0×2.9×2.5 |
|
TC-15 |
15 |
5 |
60 |
2.7 |
11.5 |
8.0 |
3.3×3.0×2.5 |
|
TC-21 |
21 |
7 |
84 |
4.0 |
13.5 |
9.0 |
4.6×3.0×2.6 |
|
TC-24 |
24 |
8 |
96 |
4.5 |
16.5 |
10.5 |
4.9×3.0×2.6 |
|
TC-27 |
27 |
9 |
108 |
5.0 |
17.0 |
11.0 |
5.2×3.0×2.6 |
|
TC-30 |
30 |
10 |
120 |
5.5 |
17.5 |
11.5 |
5.5×3.0×2.6 |
|
TC-36 |
36 |
12 |
144 |
7.0 |
23.0 |
16.0 |
6.6×3.0×2.6 |
|
TC-45 |
45 |
15 |
180 |
8.5 |
25.0 |
19.0 |
7.5×3.0×2.6 |
|
TC-60 |
60 |
15 |
180 |
12.5 |
33.0 |
22.0 |
7.5×3.3×3.0 |
|
TC-80 |
80 |
20 |
240 |
16.2 |
40.0 |
24.0 |
9.0×3.3×3.0 |
|
TC-102 |
102 |
17 |
204 |
18.5 |
53.0 |
35.0 |
8.8×3.6×3.3 |
|
TC-120 |
120 |
20 |
240 |
20 |
60.0 |
40.0 |
9.7×3.6×3.3 |
|
TC-150 |
150 |
25 |
300 |
24 |
75.0 |
47.0 |
11.2×3.6×3.3 |
