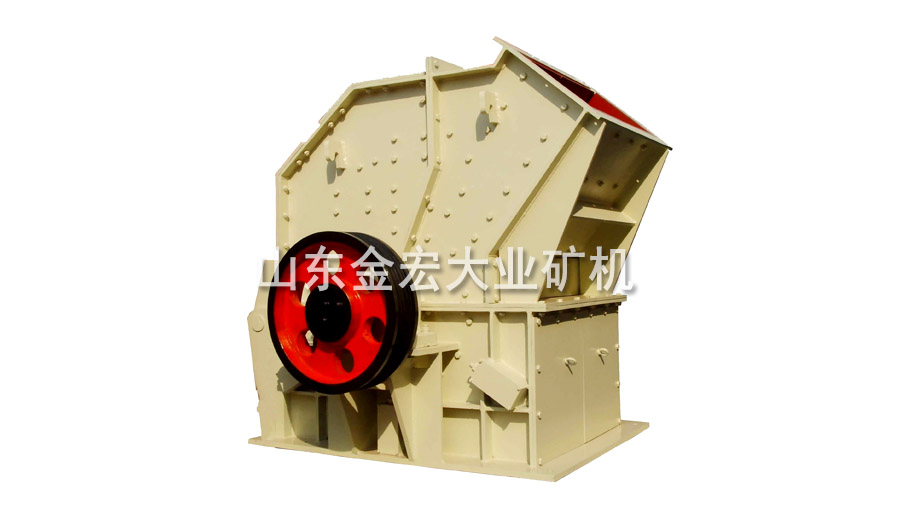

高效反擊式破碎機(反擊破)它采用的制造技術,獨特的結構設計,加工成品呈立方體,無張力和裂縫,粒形相當好,能破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。
本系列反擊式破碎機能處理邊長100~500毫米以下物料,其抗壓強度最高可達350兆帕,具有破碎比大,破碎后物料呈立方體顆粒等優點,適用于破碎中硬物料,如水泥廠的石灰石破碎,具有生產能力大,出料粒度小的優點。

產品特點:
1、進料口大、破碎腔高、適應物料硬度高,塊度大、產品石粉少。
2、反擊板與板錘間隙能方便調節,有效控制出料粒度,顆粒形狀好。
3、結構緊湊、機器剛性強、轉子具有大的轉動慣量。
4、高鉻板錘,抗沖擊、抗磨損、沖擊力大。
5、無鍵連接,檢修方便,經濟可靠。
6、破碎功能全、生產率高、機件磨耗小、綜合效益高。
工作原理:

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三、反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

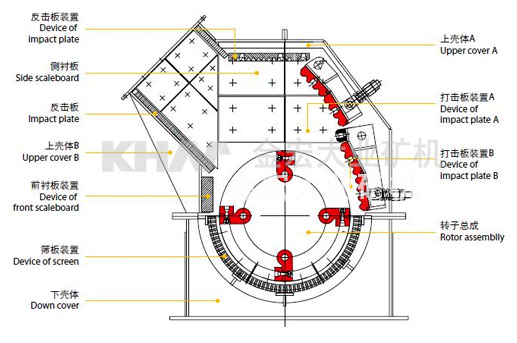

結構簡單,由機殼、轉子和反擊板組成。反擊破的主要工作部件是帶有板錘的高速旋轉轉子,在往返沖擊過程中,物料塊之間還相互碰撞。由于物料受到板錘打擊,反擊板的沖擊以及相互間的碰撞,內部不斷產生裂縫、松解,最后導致破碎;反擊裝置用來承受被板錘打擊過來的物料,并將其反彈出去,主要部件是反擊板,反擊板用鋼板焊成,其反擊面上有耐磨襯板也有采用反擊棒或蓖條板的
技術參數:
|
型號 |
規格
(mm) |
進料口尺寸
(mm) |
最大進料邊長
(mm) |
生產能力
(t/h) |
功率
(kw) |
總重量
(t) |
外形尺寸
(長×寬×高)
(mm) |
|
PF-1007 |
Φ1000×700 |
400×730 |
300 |
30-70 |
45 |
12 |
2330×1660×2300 |
|
PF-1010 |
Φ1000×1050 |
400×1080 |
350 |
50-90 |
55 |
15 |
2370×1700×2390 |
|
PF-1210 |
Φ1250×1050 |
400×1080 |
350 |
70-130 |
110 |
17.7 |
2680×2160×2800 |
|
PF-1214 |
Φ1250×1400 |
400×1430 |
350 |
100-180 |
132 |
22.4 |
2650×2460×2800 |
|
PF-1315 |
Φ1320×1500 |
860×1520 |
500 |
130-250 |
220 |
27 |
3180×2720×2620 |
|
PF-1520 |
Φ1500×2000 |
830×2040 |
700 |
300-550 |
400 |
50.6 |
3959×3564×3330 |
