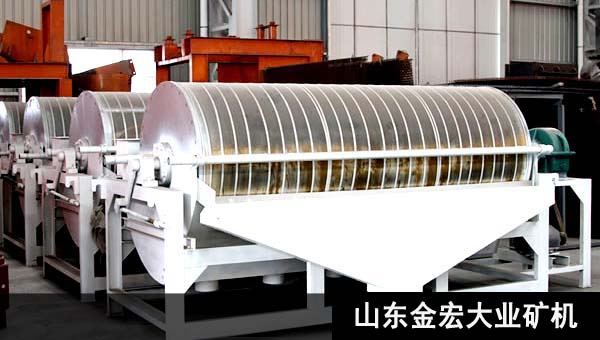

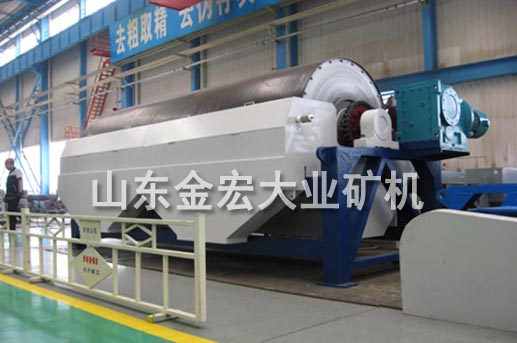

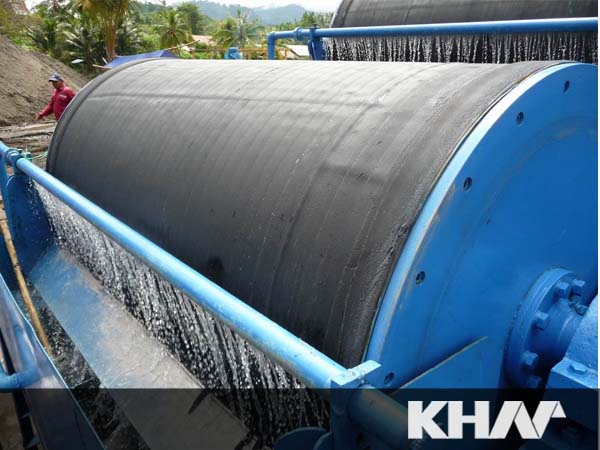

選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。根據用戶需要，可提供順流、半逆流、逆流型等多種不同表強的磁選機。本產品具有結構簡單、處理量大、操作方便、易于維護等優點。

本機廣泛用于選礦、洗煤和化工等部門，用于濕式選別粒度為6～0毫米的強磁性礦物，并將礦物分為磁性物及非磁性物兩種產品。它所選別的強磁性物通常有磁鐵礦，磁黃鐵礦等。

產品介紹

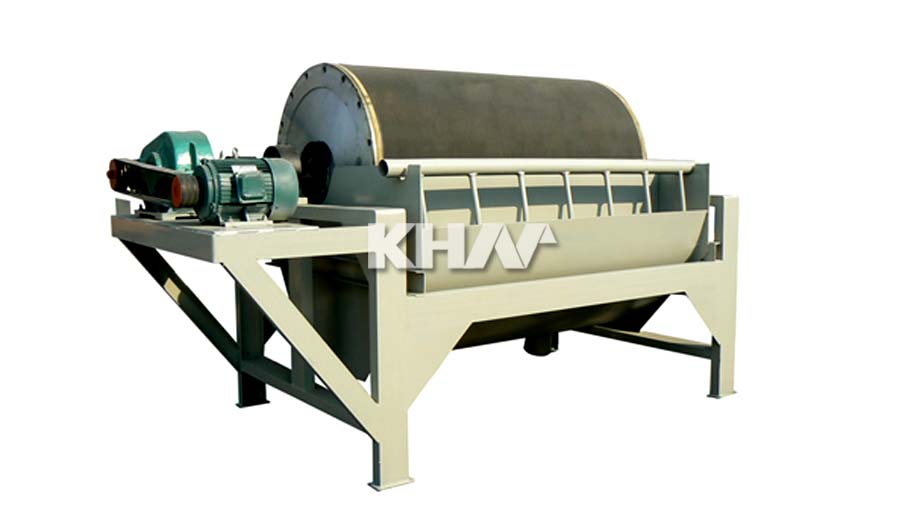

永磁筒式磁選機根據其箱底結構的不同，可以分為順流型、逆流型與半逆流型三種。

順流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向相同，精礦在另一側排出，尾礦直接在底部排出，一般應用于6～0mm強磁性礦物粗、精選，回收率低、品位高（因磁翻作用強）但不宜處理細粒（因筒與礦漿相對運動速度較低，清洗作用差）

逆流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向相反，精礦在給礦一側排出，尾礦與另一側排出。一般應用于0.6－0mm強磁性礦石粗、掃選，回收率高（因尾礦排出點處離給礦口遠，選別充分）但品位低（因磁翻作用差）。

半逆流型永磁筒式磁選機的底箱結構如圖所示，礦漿給入方向與筒轉向一半相同，一半相反，與順流型不同之處是礦漿在槽內轉了個圈。因?yàn)榈V漿被沖散水沖成松散狀，可防止夾雜，并且礦漿運動方向與磁力方向一致，有利于回收由于0.5－0mm強磁性礦石粗、精、掃選回收率、品位都高，礦漿面平穩，因而選別穩定。故應用較廣泛。

性能特點

磁系采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。

同一圓筒可配三種槽體，適應不同選別工藝。

設備占地面積小，對磁性礦物的分選效果好，減輕下一道工序的負荷

貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷。

用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。

用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。

燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。

工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。

由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。
