優勢特點
-
采用獨特的橋架設計，剛性強度好，過載能力強。
-
周邊驅動，能耗低，運行平穩可靠。
-
操作簡單，維護方便，可實現遠程控制。
-
產品結構

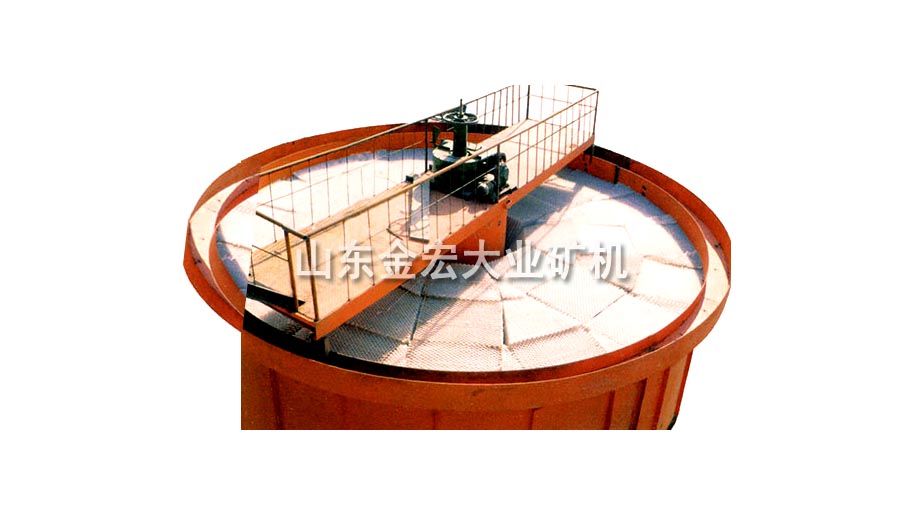

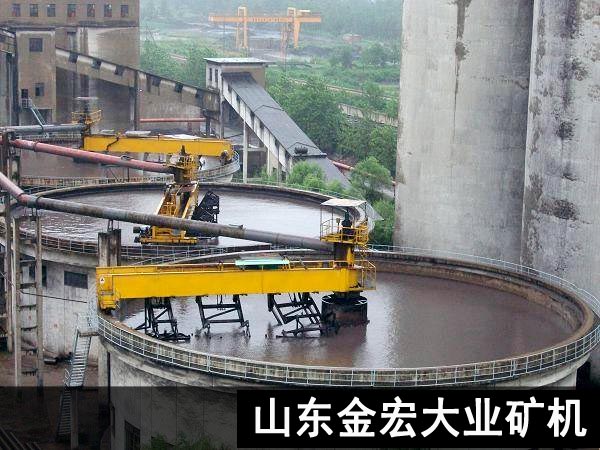

周邊傳動式濃縮機主要由耙架、槽架、中心支架、集電裝置、傳動裝置等組成，它的傳動裝置是把電動機的運動和動力傳遞給掛著靶子的桁架，使桁架在池子內圍繞中心均勻地旋轉，并把濃縮產品靶向池底中心的排料口，而澄清的溢流水則從池子四周溢出，再由環形溢流槽排出。
技術參數
周邊輥輪傳動式濃密機
|
型號 |
濃縮池直徑 (mm) |
濃縮池中心深度 (mm) |
處理能力(t/d) |
沉淀面積(m2) |
電機型號 |
電機功率 |
重量 |
備 注 |
|
NG-15 |
15000 |
3500 |
87～390 |
177 |
Y132(M2)-6 |
5.5 |
9120 |
有手動提耙式 |
|
NG-18 |
18000 |
3500 |
560 |
255 |
Y132(M2)-6 |
5.5 |
1000 |
|
NG-24 |
24000 |
3400 |
1000 |
452 |
Y160M-6 |
7.5 |
24000 |
|
NG-30 |
30000 |
3940 |
1560 |
707 |
Y160M-6 |
7.5 |
26420 |
|
NG-45 |
45000 |
5060 |
2400 |
1590 |
Y160L-6 |
11 |
50640 |
|
NG-53 |
53000 |
5070 |
3000 |
2202 |
Y160L-6 |
11 |
60910 |
周邊齒條傳動式濃密機
|
型號 |
濃縮池直徑 |
濃縮池中心深度 |
處理能力(t/d) |
沉淀面積(m2) |
電機型號 |
電機功率 |
重量 |
備 注 |
|
NT-15 |
15000 |
3500 |
87～390 |
177 |
Y132(M2)-6 |
5.5 |
11702 |
有手動提耙式 |
|
NT-18 |
18000 |
3500 |
560 |
255 |
Y132(M2)-6 |
5.5 |
12120 |
|
NT-24 |
24000 |
3400 |
1000 |
452 |
Y160M-6 |
7.5 |
28270 |
|
NT-30 |
30000 |
3940 |
1560 |
707 |
Y160M-6 |
7.5 |
31000 |
|
NT-45 |
45000 |
5060 |
2400 |
1590 |
Y160L-6 |
11 |
58040 |
|
NT-53 |
53000 |
5070 |
3000 |
2202 |
Y160L-6 |
11 |
69410 |
