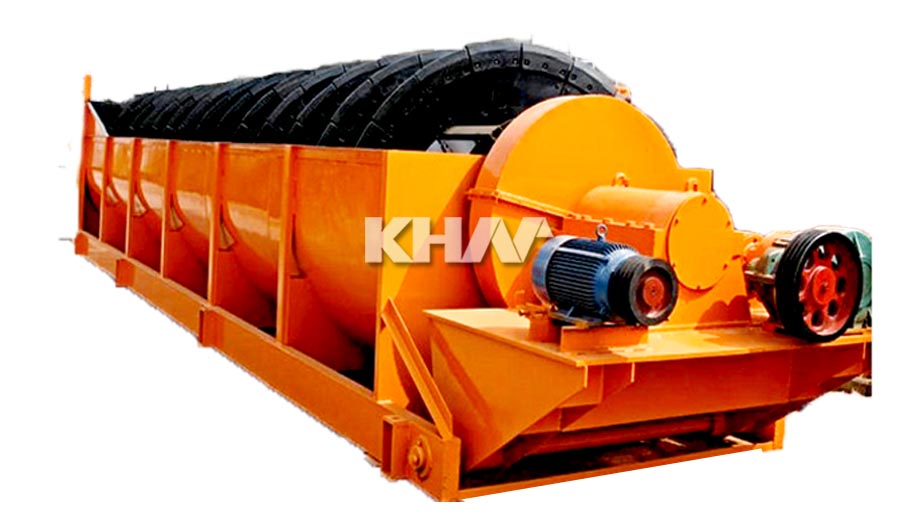

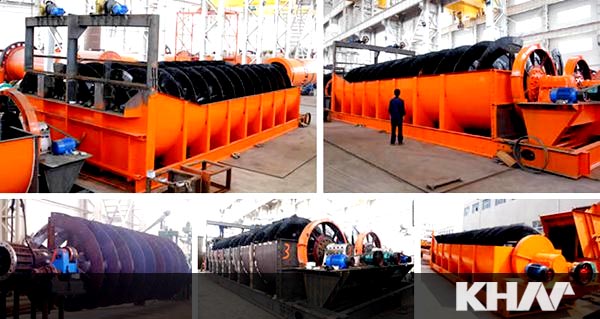

高堰式螺旋分級機
分級機適用范圍:分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥,金屬選礦流程中對礦漿進行粒度分級,以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
【產品簡介】高堰式螺旋分級機是一款借助固體顆粒在礦漿中沉降速度不同進行分級的設備。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥,金屬選礦流程中對礦漿進行粒度分級,以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等優點
【水槽長度】:≤3000-14300mm
【螺旋直徑】:300-3000mm
【生產能力】10~1785 t/d
【產品改進】返砂端增加了返砂自動提升裝置,藉此可取消球磨機大勺頭的配置,球磨機運行更平穩。
-
【應用范圍】:廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥。
-
-
-

-
-
-
優勢特點
1.返砂端增加了返砂自動提升裝置,取消球磨機大勺頭的配置。
2.每噸礦石一般可節電1~1.5度。
3.避免了大勺頭的頻繁檢修。
4.減緩了對球磨機大、小齒輪的不均衡沖擊。
工作原理

高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽,傾斜安裝的水槽下面是礦漿分級沉降區,螺旋低速轉動,對礦漿起攪拌作用,使細顆粒懸浮到上面,流到溢流堰處溢出。粗顆粒沉到槽底,由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心,低于溢流端螺旋上緣。
高堰式螺旋分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外,有時也用于對含黏土礦石進行洗礦以及對礦漿進行脫泥、脫水。
技術參數
|
類型
|
型號
|
螺旋轉速(r.p.m
|
按返砂
|
按溢流處理能力(t/d)
|
螺旋直徑
|
螺旋長度
|
水槽坡度
|
傳動電機型號
|
傳動電機功
|
提升電機型號
|
提升電機功率
|
重量
|
|
高堰式單螺旋
|
FLG-300
|
8.3~22
|
30~80
|
10-30
|
φ300
|
3680
|
14-18.5
|
Y90L-6
|
1.1
|
手動
|
--
|
668
|
|
FLG-500
|
8.5~15.5
|
145~260
|
21-75
|
φ500
|
4246
|
14-18.5
|
Y90L-6
|
1.1
|
手動
|
--
|
1600
|
|
FLG-750
|
2.4~9.9
|
255~564
|
65-154
|
φ750
|
4980
|
14-18.5
|
Y132S-6
|
3
|
手動
|
--
|
2716
|
|
FLG-1000
|
3.5~7.6
|
473~1026
|
85
|
φ1000
|
6120
|
14-18.5
|
Y132M2-6
|
5.5
|
手動
|
--
|
4400
|
|
FLG-1200
|
5~8
|
1165~1630
|
155
|
φ1200
|
6125
|
14-18.5
|
Y132M2-6
|
5.5
|
Y90L-4
|
1.5
|
8765
|
|
FLG-1500
|
2.5~6
|
1140~2740
|
235
|
φ1500
|
7940
|
14-18.5
|
Y160M-6
|
7.5
|
Y100L1-4
|
2.2
|
12500
|
|
FLG-2000
|
3.6~5.5
|
3890~5940
|
400
|
φ2000
|
8250
|
14-18.5
|
Y160L-6/4
|
11;15
|
Y100L2-4
|
3
|
20814
|
|
FLG-2400
|
3.64
|
6800
|
580
|
φ2400
|
8940
|
14-18.5
|
Y160L-4
|
15
|
Y100L2-4
|
3
|
25650
|
|
FLG-3000
|
3.2
|
11650
|
890
|
φ3000
|
13950
|
14-18.5
|
Y200L2-6
|
22
|
Y113M-4
|
4
|
37000
|
|
高堰式雙螺旋
|
2FLG-1200
|
5~8
|
2340~3200
|
310
|
φ1200
|
6125
|
14-18.5
|
Y132M2-6
|
5.5×2
|
Y100L1-4
|
2.2×2
|
15840
|
|
2FLG-1500
|
2.5~6
|
2280~5480
|
470
|
φ1500
|
7940
|
14-18.5
|
Y160M-6
|
7.5×2
|
Y100L-4
|
2.2×2
|
22110
|
|
2FLG-2000
|
3.6~5.5
|
7780~11880
|
800
|
φ2000
|
8900
|
14-18.5
|
Y200L2-6, Y200L-4
|
22;30
|
Y100L2-4
|
3.0×2
|
36341
|
|
2FLG-2400
|
3.67
|
13600
|
1160
|
φ2400
|
11500
|
14-18.5
|
Y200L-4
|
30
|
Y100L2-4
|
3.0×2
|
45874
|
|
2FLG-3000
|
3.2
|
23300
|
1785
|
φ3000
|
12140
|
14-18.5
|
Y225M-4
|
45
|
Y112M-4
|
4.0×2
|
73030
|
