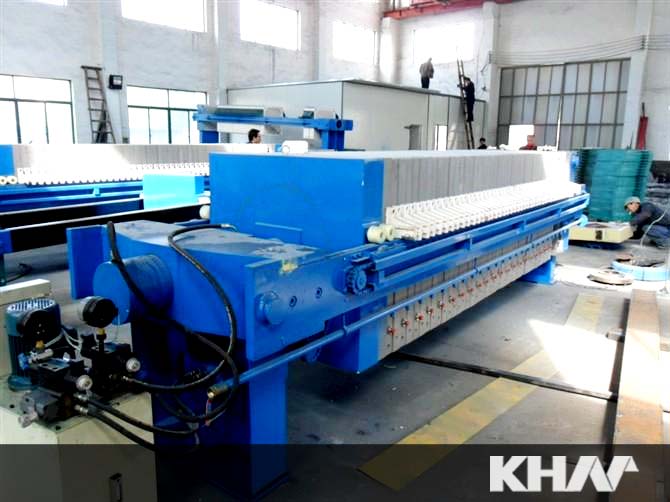

壓濾機
壓濾機廣泛應用于醫藥、化工、標準件、制藥、冶金、非標螺絲、染料、食品、釀造、陶瓷、煉油、污水處理等環保行業。
廂式壓濾機使用范圍:適用于精礦過濾,尾礦過濾干排作業,產品粒度可達-500目。
板框壓濾機使用范圍:(金、銀、銅、鐵、鋅)礦、稀土等粉礦脫水、尾礦壩處理。
【產品簡介】一款利用渣漿泵壓力使得液體透過濾布出來的脫水設備。分為廂式壓濾機和板式壓濾機。
【過濾面積】20~1000m2
【產品改進】塑鋼濾板精鑄成型,耐高溫、高壓,經久耐用;可編程控制,自動化作業。
優勢特點
設備性能穩定,自動化程度高、安全可靠、操作方便,可以實現反洗作業。
工作原理
廂式壓濾機以濾布作為過濾介質進行固體與液體分離,它是對物料適應性較廣的一種分離機械。其工作原理是:濾布平鋪在濾板表面,被濾板表面突起的溝紋支撐著,濾板被夾緊后,濾布即為壓緊面的密封填料,每相隔兩塊濾板之間的空腔成為一個單獨的濾室,過濾時物料由中央進料口進入各濾室,濾液在供料壓力的推動下通過濾布纖維間隙流到濾板溝紋表面,匯集后流出濾板。廂式壓濾機按其濾液排出機外的形式也分為明流式和暗流式兩種。
板框壓濾機是以過濾形式進行固液分離作業,它是對物料適應性較廣的一種分離機械設備,其工作原理是:物料進入由濾板、濾框組成的單獨過濾室,在供料壓力的推動下,濾液通過濾板、濾框壓緊面間的過濾介質-濾布纖維間隙,流到濾板花紋表面上,匯集后流出機外,固體留在濾框內形成濾餅。板框壓濾機按濾液排出機外的形式分二類:明流式(濾液是可見)和暗流式(濾液是不可見)的。
產品結構
過濾機構由濾板、濾框、濾布、壓榨隔膜組成,濾板 兩側由濾布包覆,需配置壓榨隔膜時,一組濾板由隔膜板和側板組成。廂式壓濾機如左圖,板式壓濾機如右圖。

技術參數
|
型號 |
過濾面積(m2) |
濾室數量 |
濾板規格 |
濾樣厚度 |
濾室容積(m3) |
過濾壓力(Mpa) |
地腳中心 |
外形尺寸(長×寬×高)(mm) |
電機功率 |
重量 |
|
XM/AZ800U |
20 |
20 |
800×800×55 |
25 |
0.239 |
0.5 |
2265 |
3215×1320×1160 |
2.2 |
2073 |
|
XM/AZ800U |
30 |
30 |
800×800×55 |
25 |
0.365 |
0.5-0.8 |
2815 |
3765×1320×1160 |
2.2 |
3090 |
|
XM/AZ800U |
40 |
40 |
800×800×55 |
25 |
0.491 |
0.5-0.8 |
3365 |
4315×1320×1160 |
2.2 |
3380 |
|
XM/AZ800U |
50 |
50 |
800×800×55 |
25 |
0.617 |
0.5-1 |
3915 |
4865×1320×1160 |
2.2 |
3090 |
|
XM/AZ800U |
60 |
60 |
800×800×55 |
25 |
0.743 |
0.5-1 |
4465 |
5415×1320×1160 |
2.2 |
4070 |
|
XM/AZ800U |
70 |
70 |
800×800×55 |
25 |
0.869 |
0.5-1.6 |
5015 |
5965×1320×1160 |
2.2 |
4360 |
|
XM/AZ800U |
80 |
80 |
800×800×55 |
25 |
0.995 |
0.5-1.6 |
5565 |
6515×1320×1160 |
2.2 |
4700 |
|
XM/AZ1000U |
100 |
62 |
1000×1000×60 |
30 |
1.48 |
0.5-1.6 |
5020 |
6110×1460×1360 |
3 |
6200 |
|
XM/AZ1000U |
120 |
75 |
1000×1000×60 |
30 |
1.8 |
0.5-1.6 |
5800 |
6890×1460×1360 |
3 |
6710 |
|
XM/AZ1250U |
150 |
58 |
1250×1250×65 |
30 |
2.26 |
0.5-1.6 |
5390 |
6920×1850×1620 |
3 |
11800 |
|
XM/AZ1250U |
180 |
69 |
1250×1250×65 |
30 |
2.7 |
0.5-1.6 |
6100 |
7630×1850×1620 |
3 |
12700 |
|
XM/AZ1250U |
200 |
79 |
1250×1250×65 |
30 |
3.02 |
0.5-1.6 |
6620 |
8150×1850×1620 |
3 |
13300 |
|
XM/AZ1250U |
220 |
84 |
1250×1250×65 |
30 |
3.29 |
0.5-1.6 |
7080 |
8610×1850×1620 |
3 |
13900 |
|
XM/AZ1250U |
250 |
95 |
1250×1250×65 |
30 |
3.73 |
0.5-1.6 |
7290 |
9320×1850×1620 |
3 |
14800 |
|
XM/AZ1500U |
300 |
77 |
1500×1500×70 |
32 |
4.76 |
0.7-1.6 |
7450 |
9100×1960×1780 |
5.5 |
27000 |
|
XM/AZ1500U |
320 |
83 |
1250×1250×65 |
32 |
5.14 |
0.7-1.6 |
7870 |
9520×1960×1780 |
5.5 |
27690 |
|
XM/AZ1500U |
340 |
88 |
1250×1250×65 |
32 |
5.45 |
0.7-1.6 |
8220 |
9870×1960×1780 |
5.5 |
28380 |
|
XM/AZ1500U |
350 |
90 |
1500×1500×70 |
32 |
5.58 |
0.7-1.6 |
8360 |
10010×1960×1780 |
5.5 |
28730 |
|
XM/AZ1500U |
380 |
98 |
1500×1500×70 |
32 |
6.08 |
0.7-1.6 |
8920 |
10570×1960×1780 |
5.5 |
29760 |
|
XM/AZ1500U |
400 |
103 |
1500×1500×70 |
32 |
6.39 |
0.7-1.6 |
9270 |
10920×1960×1780 |
5.5 |
30450 |
|
XM/AZ1500U |
450 |
116 |
1500×1500×70 |
32 |
7.21 |
0.7-1.6 |
10180 |
11830×1960×1780 |
5.5 |
32170 |
|
XM/AZ1500U |
500 |
128 |
1500×1500×70 |
32 |
7.96 |
0.7-1.6 |
11020 |
12670×1960×1780 |
5.5 |
33890 |
